沖孔網新聞

沖孔網板排列方式用代碼怎樣標記

來源:www.lytesco.com咨詢電話:13165555855(微信同步)最后更新時間:2021-10-05 09:07:33 瀏覽:

之前我們介紹了沖孔網板孔型標記方式,今天森馳小編簡單介紹一下沖孔網板排列方式用代碼怎樣標記?我們以不銹鋼圓孔網,不銹鋼材質,板材厚度1.0mm為例來介紹。
回憶一下,圓形孔是用字母R標記,以下為圓孔網圖形并茂標記方法:

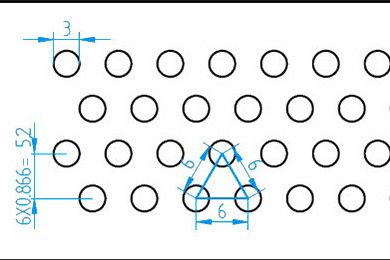

沖孔網板60度錯排
圖一為不銹鋼圓孔網孔直徑為3mm,排列方式呈60度錯排(正三角排列),孔距為6mm
標記方法:不銹鋼1.0 R3T6

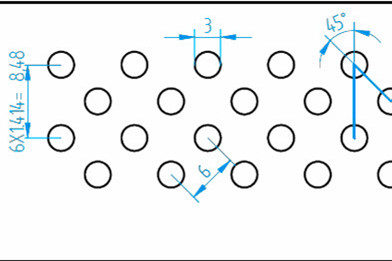

沖孔網板45度錯排
圖二為不銹鋼圓孔網孔直徑為3mm,排列方式呈45度“M”型錯排,孔距為6mm
標記方法:不銹鋼1.0 R3M6

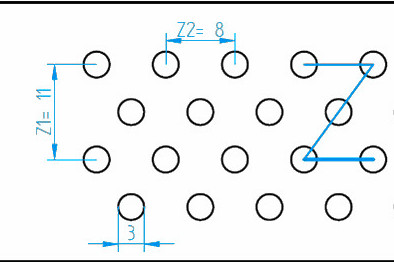

沖孔網板錯排Z型
圖三為不銹鋼圓孔網孔直徑為3mm,排列方式呈交錯“Z”型排列,孔距為8mm
標記方法:不銹鋼1.0 R3Z8X11

沖孔網板直排呈矩形
圖四為不銹鋼圓孔網孔直徑為3mm,排列方式呈直排(矩形排列),孔距為8mm
標記方法:不銹鋼1.0 R3U5.5X8

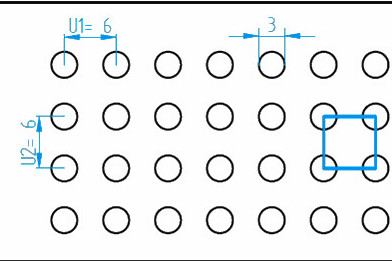

沖孔網板直排呈正方形
圖五為不銹鋼圓孔網孔直徑為3mm,排列方式呈直排(正方形排列),孔距為6mm
標記方法:不銹鋼1.0 R3U6


相關文章推薦:沖孔網孔型標記方式 http://www.lytesco.com/news/222.html


本文由安平縣森馳沖孔板廠家原創,如需轉載請注明出處。
